一、破 碎 机概述

破 碎 机主要是对各类石料进行破碎作业，根据破碎的原理不同和产品大小颗粒不同，可分为很多型号。破 碎 机广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业。常用破 碎 机械有颚式破 碎 机、反击式破 碎 机、立式冲击式破 碎 机、液压圆锥破 碎 机、环锤式破 碎 机、锤式破 碎 机、辊式破 碎 机、复合式破 碎 机、圆锥式破 碎 机、双级破 碎 机、旋回式破 碎 机、移动式破 碎 机等。

在这里我们主要对现场常用和常见的破 碎 机进行分析，我们常用的有：颚式破 碎 机、圆锥式破 碎 机、锤式破 碎 机、反击式破 碎 机、辊式破 碎 机等。

二、破 碎 机工作原理

不同型号的破 碎 机的工作原理也完全不同，常用的破 碎 机工作原理如下；

颚式破 碎 机：破碎方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过鄂前后上下摆动，当前鄂推动动鄂板向定鄂板运动时，物料被压碎或破碎。当动鄂和动鄂板在偏心轴，弹簧的作用下后退时，先前已被压碎或者劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破 碎 机动鄂做周期性地压碎或排泄物料，实现批量生产。

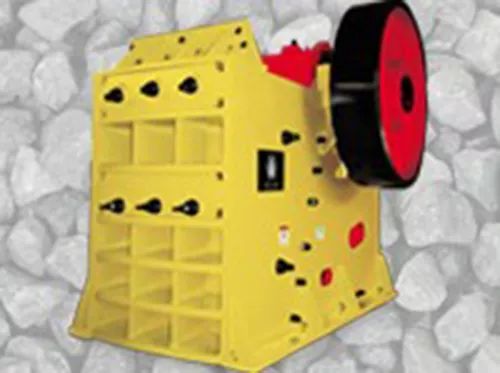

颚式破 碎 机

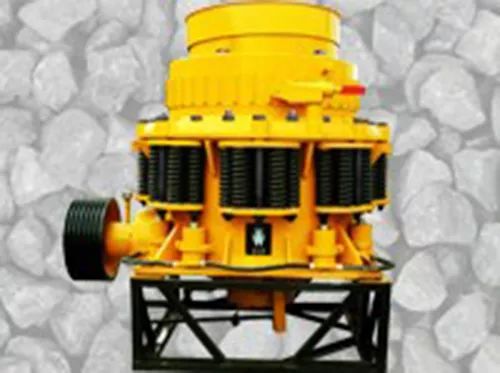

圆锥破 碎 机

圆锥破 碎 机：破碎过程是在固定的定锥和旋回运动的动锥之间完成。圆锥破 碎 机工作时，破 碎 机的水平轴由电机通过三角皮带和皮带轮来驱动，水平轴通过大、小齿轮带动偏心套旋转，破 碎 机圆锥轴在偏心套的作用下产生偏心距做选摆运动，使得破碎壁表面时而靠近锥表面，时而远离锥表面，从而使石料在破碎腔内不断地收到挤压，折断和冲击而破碎。

锤式破 碎 机：主要适用于各种脆性材料的矿物，原料通过给料设备（如皮带机、板喂机）喂入XPCP高 效细料机的进料口后，进入破碎腔，物料碰上有V带驱动的高速旋转的转子，被锤头迎头打击，大块物料被立即击碎，碎料高速飞向上反击板，进行第 二次碰撞破碎，反弹物料与后续飞来的物料相互撞击破碎；物料在第 一腔破碎后进入第 二腔破碎，后经卸料筛子过滤摩擦破碎，达到要求的物料从筛缝排出，较粗物料返回第 一腔重新破碎。

锤式破 碎 机

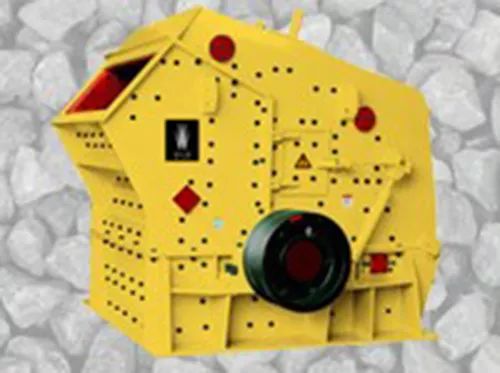

反击式破 碎 机

反击式破 碎 机：反击式破 碎 机是利用冲击力“自 由”破碎原理来破碎物料的，物料进入破 碎 机中，到达板锤的作用区时先受到板锤的第 一次冲击而初次破碎，并同时获得动能，高速冲向反击板。物料与反击板碰撞再次破碎后，被弹回到板锤的作用区，重新受到板锤的冲击。如此反复进行，直到被破碎成所需的粒度而排出机外。与锤式破 碎 机相比，反击式破 碎 机的破碎比更大，并能更充分地利用整个转子的高速冲击能 量。但由于板锤极易磨损，它在硬物料破碎的应用上也受到限 制，通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

辊式破 碎 机：辊式破 碎 机也叫做对辊式破 碎 机,双辊式破 碎 机,辊压式破 碎 机,是利用辊面的摩擦力将物料咬入破碎区，使之承受挤压或劈裂而破碎的机械。辊式破 碎 机通常按辊子的数量分为单辊、双辊和多辊破 碎 机，主要适用于矿山，冶金、化工、煤矿等行业脆性块状物料的粗，中级破碎，其入料粒度大，出料粒度可调，可对 抗压强度≤160MPa的物料进行破碎。

辊式破 碎 机

三、应用方案

如今，大多数的破 碎 机都是采用工频直起或自耦降压的启动的方式，这样启动冲击电流大，对前端的变压器容量要求便增加了不少，而且频繁启停对设备的冲击磨损也很大，另外在进口的物料大小以及数量不一的时候，破 碎 机始终是高速运转，这样就容易造成物料的破碎不均匀以及能源的浪费。

鉴于以上的情况，选用德弗斯电气自主研发的DS6系列高性能变频器，它具有矢量控制、转差补偿、电压AVR自整定以及负载转矩自适应等一系列的先进功能。DS6系列变频器能追踪监视电机负载变化，使输出功率与负载相匹配，保证整个负荷范围内能 量消耗到低程度，大幅度减低电动机的铜损、铁损、杂散损耗和附件损耗，大限度的提高电动机的实际效率，延长使用寿命。

由于破 碎 机属于大惯性负载，因而存在着调速装置制动时产生的再 生能 量的处理问题，所以我们需要根据现场的使用情况加制动单元或能 量回馈单元，而且我们在变频系统的控制基础上保留原有的系统，互锁控制以作备用。

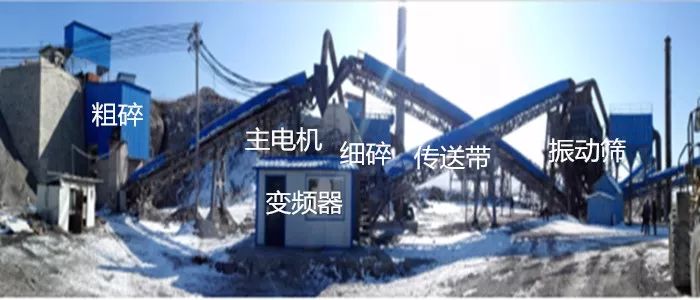

现场方案示意图

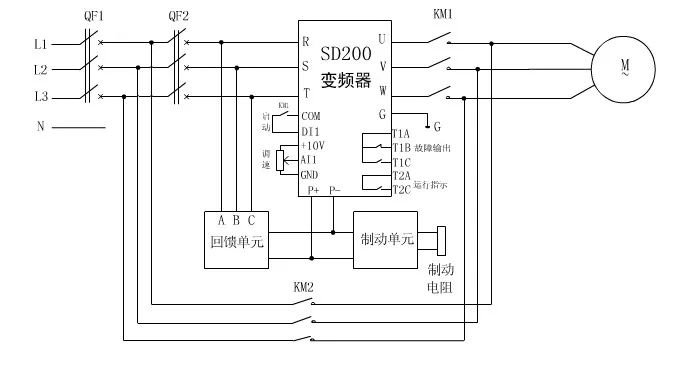

电气方案图

四、方案特点及优势

（1）利用变频调速技术改造了破 碎 机的拖动系统，满足了破 碎 机的低速，间歇运行特点，保证了工艺控制质量，节能效果明显，有利于延长破 碎 机和电机的使用寿命；

（2）利用能耗制动或能 量回馈控制技术克服破 碎 机大惯量引起的泵升电压，有 效保证了变频器的安 全运行。系统除了变频器和能 量回馈装置具有的20余种保护功能和故障自诊断功能，还增设了电机的过热、控罪回路保护及报 警等功能；

（3）实现了各种逻辑控制，变频器手动/自动、工频/变频切换和故障自切换等功能，是系统控制灵活，功能齐全；

（4）节约能源，变频器控制的破 碎 机与传统控制的破 碎 机比较，能源节约是具有实际意义的。

（5）提高破碎效果，变频控制具有精 确的转速控制能力，使电机的输出与负载相匹配。用户可根据材料和所需的出料度选择合适的速度，变频控制的输出力矩随着负载的变化而变化，有 效提高了工况的质量。

（6）DS6系列变频器保护功能齐全，具有过流、过压、欠压、过载、缺相、接地、调谐等保护。

五、结语

从DS6系列变频器在客户破 碎 机上的实际应用来看，该变频器能平稳调速，控制精 确，有 效保证破 碎 机安 全、稳定地运行，系统生产效率得 到了极大提高，同时方便操作，易于维护，为客户节约了运行成本，提高了工作效率，值得广泛推广和使用。
