德弗斯 D300系列 经济矢量变频器发布日期：(2019/4/28) 点击次数：2540 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

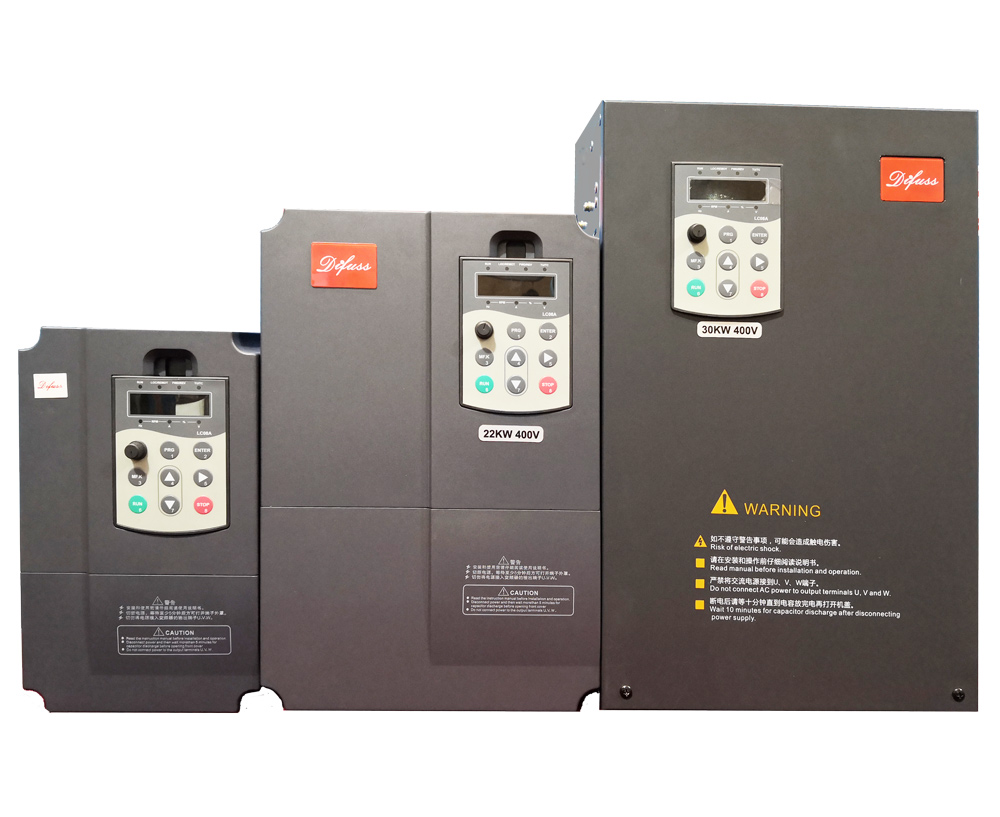

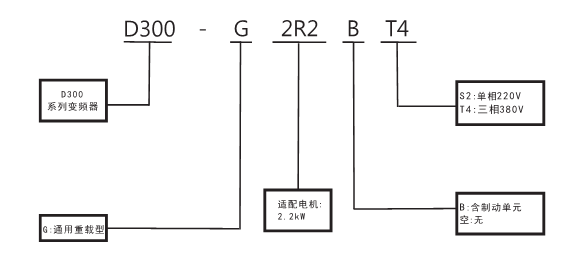

D300系列变频器是一款控制交流异步电机的通用高性能电流矢量变频器，可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。 一、铭牌及型号说明
二、产品技术规格
项目
规格
电源
输入电源电压
单相/三相220V机型：200V～240V
三相380V机型： 380V～440V
电压允许波动范围
-15%～10%
输入电源频率
50Hz或60Hz，波动小于5%
输出
最大输出电压
3相：0～输入电压
过载能力
G型机：150%额定输出电流60秒
P型机：130%额定输出电流60秒
控
制
特
性
控制方式
VVVF控制
无速度传感器矢量控制（FOC Sensorless）
运行模式
速度控制、转矩控制（FOC Sensorless）
调速范围
1:100（VVVF）
1:200（FOC Sensorless）
速度控制精度
±0.5% （VVVF）
±0.2% （FOC Sensorless）
速度响应
5Hz （VVVF）
20Hz（FOC Sensorless）
频率控制范围
0.00～600.00Hz
输入频率分辨率
数字输入：0.01Hz
模拟输入：最大频率的0.1%
起动转矩
150%/0.5Hz （VVVF）
150%/0.25Hz（FOC Sensorless）
转矩控制精度
FOC Sensorless：5Hz以内10%，5Hz以上5%
VVVF特性
VVVF曲线类型：直线、多点、幂函数、VF分离；
转矩提升支持：自动转矩提升（出厂设定）、手动转矩提升
频率给定斜坡
支持直线及S曲线加减速；
4组加减速时间，设定范围0.00s～60000s
直流母线电压控制
OVC(母线过压控制)，LVC(母线欠压控制)
载波频率
1kHz～15kHz
启动方式
直接启动（可叠加直流制动）；转速追踪启动
停止方式
减速停止（可叠加直流制动）；自由停止
功能
通信
MODBUS通信
输入端子
5 个数字输入端子
2 个模拟量输入端子；
输出端子
2 个数字输出端子；
1个继电器输出端子；
1个模拟输出端子，支持 0～20mA 电流输出或 0～10V 电压输出；
保护
过电流，过电压，欠压，模块故障，电子热继电器，过热，短路，输入及输出缺相，电机参数调谐异常，内部存储器故障等
环境
使用场所
室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等
海拔高度
0～3000 米。1000米以上需降额使用，每升高100米，额定输出电流减少1%
环境温度
-10℃～+40℃, 最高50℃。从40℃起，每升高 1℃，额定输出电流减少 1.5%
湿度
小于95%RH，无凝露
振动
小于5.9m/s2（0.5g）
储存温度
-20℃～+60℃
其它
安装方式
壁挂式，落地电控柜式，透壁式
防护等级
IP20
冷却方式
强迫风冷

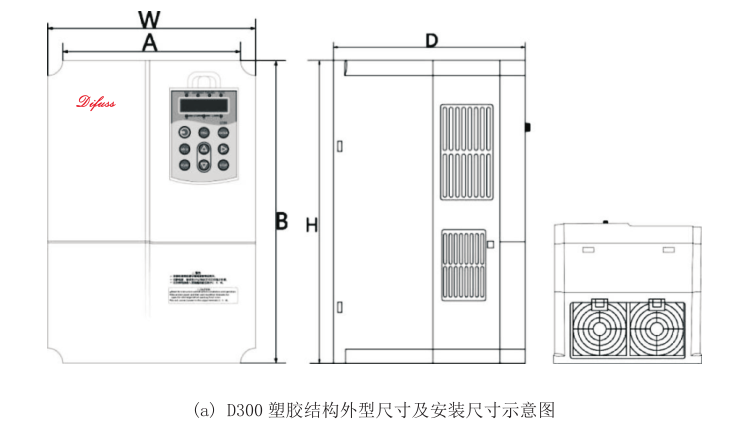

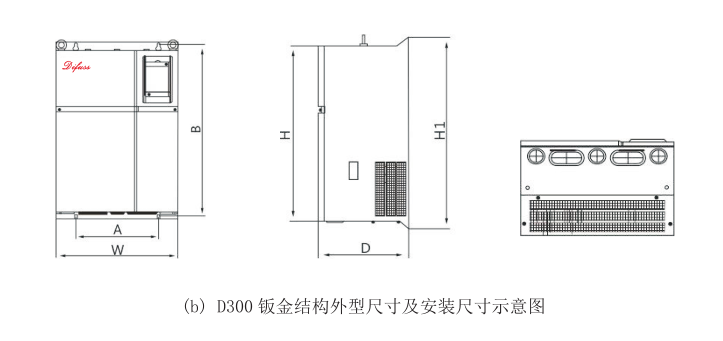

三、外形尺寸及安装尺寸
四、标准接线图
五、 主回路接线端子1）单相变频器主回路端子说明：
2）三相变频器主回路端子说明
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
