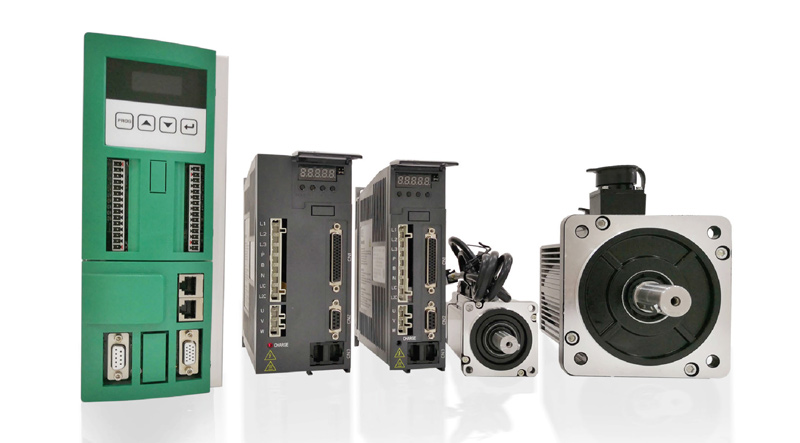

深圳市德弗斯电气有限公司自主开发及制造的DS200系列正弦波型交流永磁同步伺服电动机,具有高转矩惯性比、低速性能好、过载能力强、响应快速、定位精确等特点,能广泛满足机床数控及其他多种自动化机械的要求,适用于各种需要精确定位、精密控制的场合。
● 高稳定性:采用高性能、高磁能积的稀土永磁材料,耐温度高、工作运行稳定。
● 高效节能:电机采用有限元分析法磁路优化设计,功率密度大,效率高,节能环保。
● 长寿命、低噪音:电机结构设计新颖,电机机壳带风槽设计,增大散热面积,延长电机寿命;选用进口NSK高精度轴承,降低噪音。
● 高精度,高响应:电机选用多摩川高分辨率光电编码器,使电机控制精度达到0.036度以上,满足高精度控制要求;电机转子特殊处理,提高响应速度。

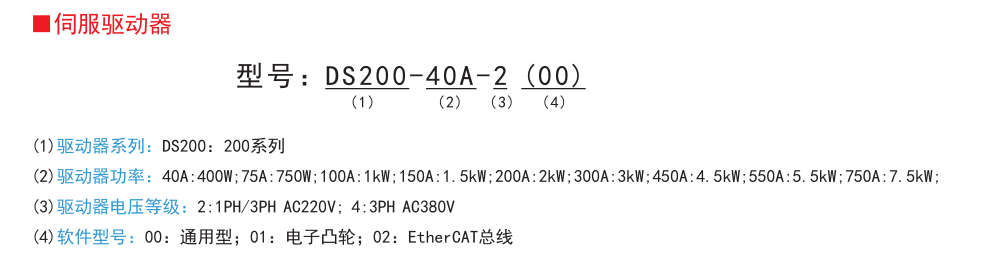

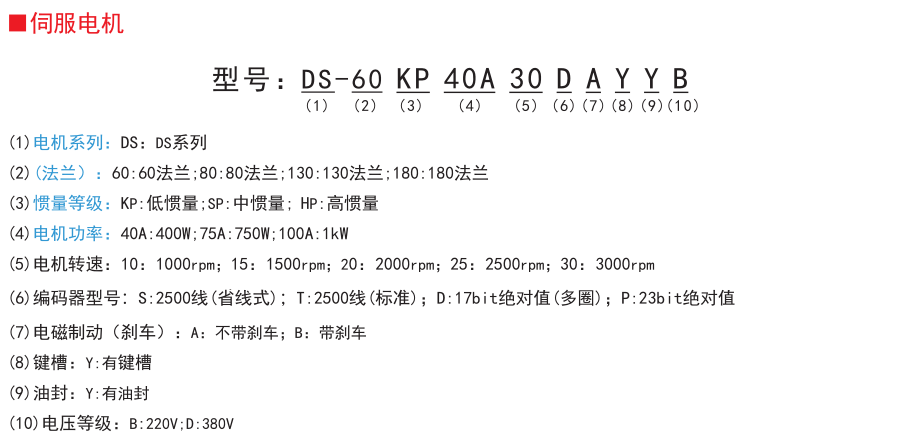

一、型号说明

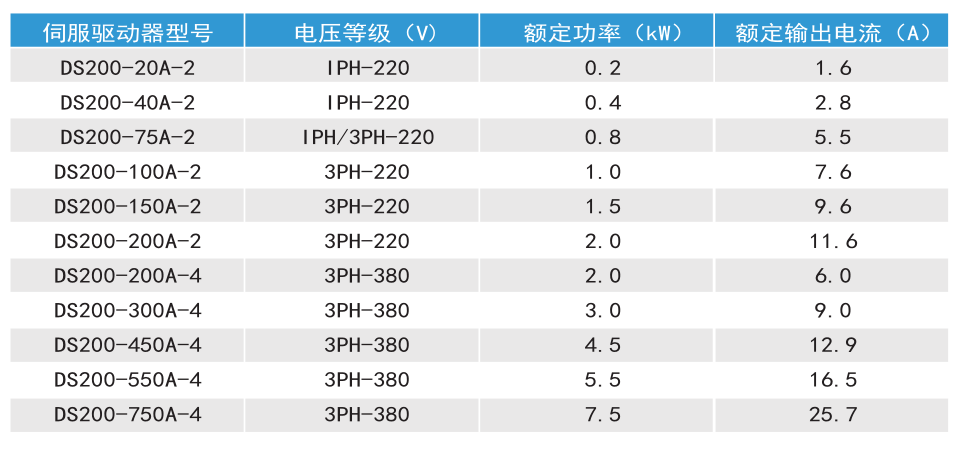

二、技术参数
三、 伺服单元通用规格
基本规格
|
控制方式
|
1.位置控制 2.速度控制 3.力矩控制
|
反馈类型
|
1.方波增量型 2.绝对值
|
使用条件
|
使用/保管温度
|
0~+55℃/−20~+85℃
|
使用/保管温度
|
90%RH 以下(不得结露)
|
耐振动/耐冲击强度
|
4.9m/s2/19.6m/s2
|
速度·扭矩控制模式
|
性能
|
速度控制范围
|
1:5000(速度控制范围的下限是额定扭矩负载时不停止的条件)
|
速度变动率
|
负载变动率
|
0~100%负载时:±0.01%以下(在额定转速下)
|
电压变动率
|
额定电压±10%:0%(在额定转速下)
|
温度变动率
|
25±25℃:±0.1%以下(在额定转速下)
|
频率特性(带宽)
|
1.25KHz(JL = JM时)
|
扭矩控制精度( 再现性)
|
±2%
|
软起动时间设定
|
0 ~ 65s(可分别设定加速与减速时间)
|
输入信号
|
速度指令输入
|
指令电压
|
DC±10V(0V ~ ±10V:可变设定范围)/额定转速
输入电压:最大±12V(正指令时电机正转)
|
输入阻抗
|
约10kΩ
|
电路时间参数
|
约47μs
|
扭矩指令输入
|
指令电压
|
DC±10V(0V ~ ±10V:可变设定范围)/额定扭矩
输入电压:最大±12V(正指令时的正转扭矩指令)
|
输入阻抗
|
约10kΩ
|
电路时间参数
|
约47μs
|
转矩速度指令
|
旋转方向选择
|
使用DI信号输入
|
位置控制模式位置
|
性能
|
前馈补偿
|
0~100%(设定分辨率1%)
|
定位完成宽度设定
|
1~65535 指令单位(设定分辨率1指令单位)
|
编码器
|
增量式
|
2500线、5000线省线式
|
绝对值
|
17位、20位、23位
|
输入信号
|
指令脉冲
|
输入脉冲种类
|
1.符号+脉冲列 2.CCW+CW脉冲列 3.90°相位差2相脉冲(A相+B相)
|
输入脉冲形态
|
差分驱动(+5V电平)
|
集电极开路(+5V,+12V或+24V电平)
|
输入脉冲频率
|
差分驱动:最大4Mpps
|
集电极开路驱动:最大500kpps
|
控制信号
|
清除信号(输入脉冲形态与指令脉冲相同)
|
输入输出信号
|
位置输出
|
输出形态
|
A相、B相、Z相,差分驱动器输出
|
分频比
|
任意分频
|
顺序输入信号
|
可进行信号分配的变更
|
9路DI
|
伺服ON,P动作(或控制模式切换,由内部设定速度进行的电机正转/反转切换,零箝位,禁止指令脉冲),禁止正转驱动(P-OT),禁止反转驱动(N-OT),警报复位,正转侧电流限制,反转侧电流限制(或内部速度选择)
|
顺序输出信号
|
可进行信号分配的变更
|
8路DO
|
包含定位完成(速度一致)、电机旋转中、伺服准备就绪、电流限制中、速度限制中、释放制动器、警告、NEAR信号等其他DO输出功能
|
内置功能
|
动态制动器(DB) 功能
|
主电源OFF、伺服警报、伺服OFF、超程时动作
|
超程(OT) 防止功能
|
P-OT,N-OT动作时DB停止,减速停止或惯性运行停止
|
电子齿轮
|
0.001≤B/A≤4000
|
保护功能
|
过电流、过电压、电压不足、过载、再生异常、主电路检测部异常、散热片过热、电源缺相、溢出、过速、编码器异常、防止失控、CPU异常、参数异常、其他
|
LED 显示功能
|
主电源CHARGE,5位LED显示
|
通信功能
|
连接设备
|
CAN(选配),MODBUS
|
轴地址设定
|
根据用户参数设定
|
1:N 通信
|
RS-485端口时,最大从站由主站支持数量决定
|
功能
|
状态显示,用户参数设定,监视显示,警报跟踪显示,JOG运行与自动调谐操作,速度,扭矩指令信号等的测绘功能
|
其他
|
原点检索,电机角度自学习功能,增益自调整,低频振动抑制,运行模式切换,电机共振抑制,丰富的DIDO功能,全闭环控制,中断定长功能,易于安装维护,产品功率段齐全
|
四、接线示意图

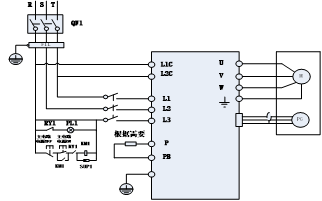

(1)三相220V接线 :
QF1:断路器;RY1:继电器;FIL:噪音滤波器;PL1:显示灯;SUP1:抑制器;KM1:电磁接触器
(2)三相380V接线 :380V 2KW-3KW
QF1:断路器;RY1:继电器;FIL:噪音滤波器;PL1:显示灯;SUP1:抑制器;KM1:电磁接触器

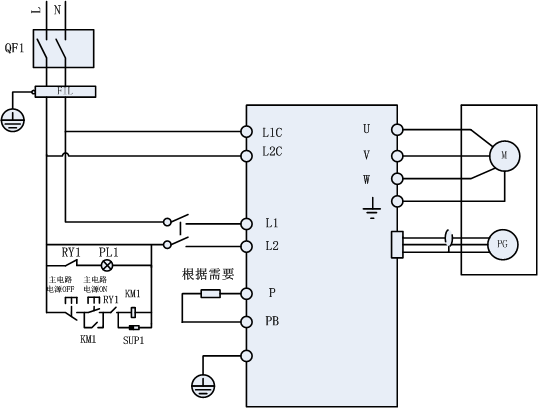

(3)单相220V接线(必须接入L1、L2,否则会显示nrd):
QF1:断路器;RY1:继电器;FIL:噪音滤波器;PL1:显示灯;SUP1:抑制器;KM1:电磁接触器
重要提示:
由于电机和编码器是同轴连接,因此,在电机轴端安装带轮或连轴器时,请勿敲击。否则,会损坏编码器。(此种情况,不在保修范围!)
五、控制方式的标准接线

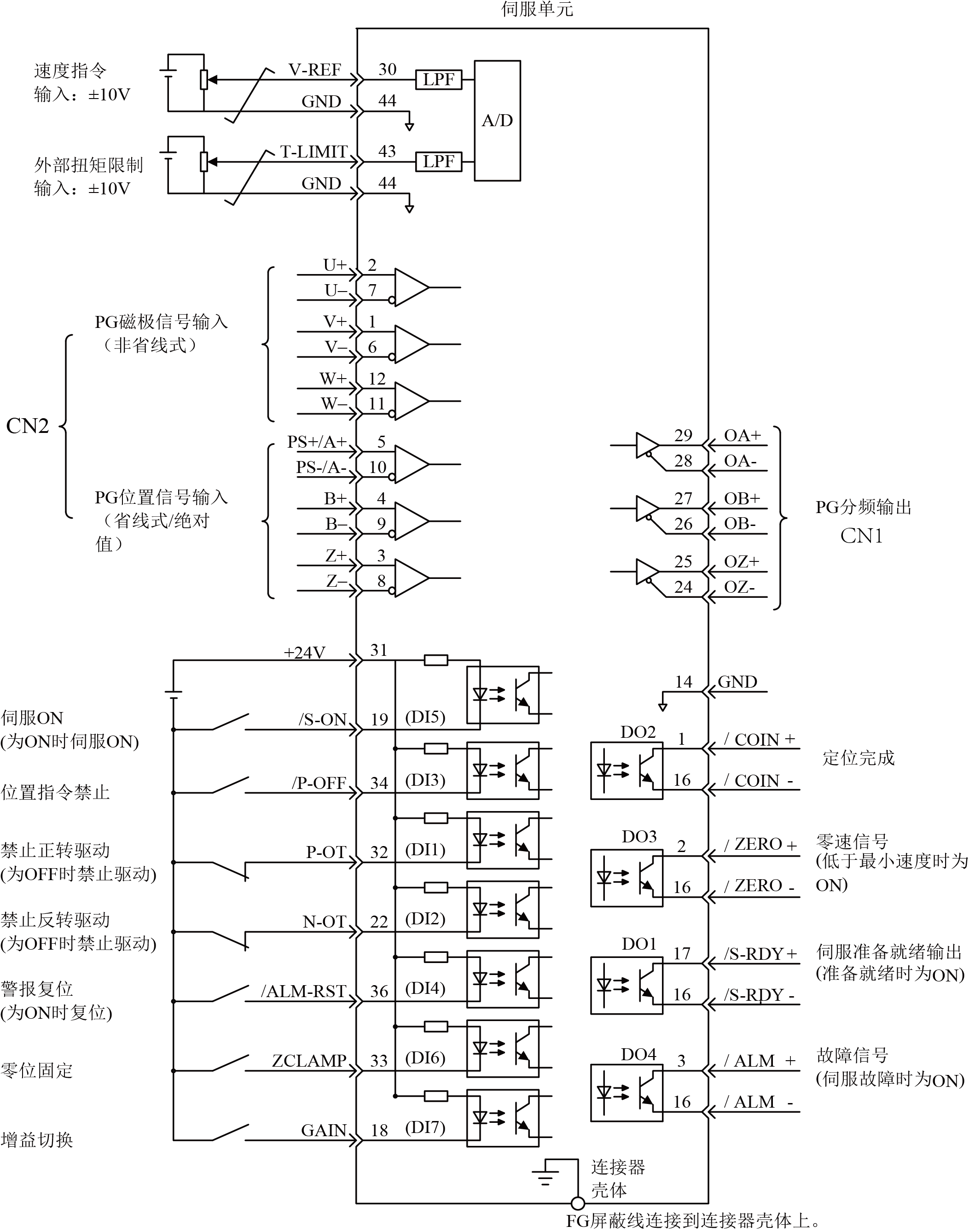

1)速度控制模式
2) 位置控制模式
3) 力矩控制模式
六、接线端口定义(200W-2kW)
1)强电端子说明
端子符号
|
信号名称
|
功能
|
L1
|
主电路电源输入单相或三相接口端子
|
187V - 242V(-15%~10%) 50/60Hz
最大的涌入电流为 20A。
|
L2
|
L3
|
U
|
伺服电机连接端子
|
与伺服电机的U、V、W对应连接
|
V
|
W
|
L1C
|
控制电路电源输入端子
|
单相AC200V~230V (-15~+10%) 50Hz/60Hz
|
L2C
|
PB
|
外接再生电阻器连接端子
|
伺服器内置再生电阻器,因此出厂时B-P之间必须断路,再生能力不足时,在B-P之间连接外接再生电阻器。外接再生电阻器请另行购买。
|
P
|

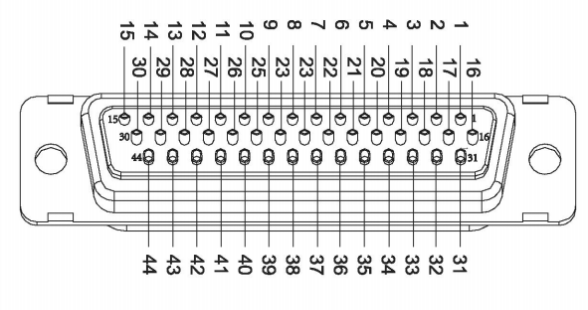

2) 输入输出信号连接(CN1)端子定义
接口CN1端子管脚号
|
信号名称
|
功能说明
|
接口CN1端子管脚号
|
信号名称
|
功能说明
|
1
|
DO2+
|
数字量信号2输出+
|
2
|
DO3+
|
数字量信号3输出+
|
3
|
DO4+
|
数字量信号4输出+
|
4
|
DO5+
|
数字量信号5输出+
|
5
|
DO6+
|
数字量信号6输出+
|
6
|
DO7+
|
数字量信号7输出+
|
7
|
DO8+
|
数字量信号8输出+
|
8
|
PULLHI
|
指令脉冲的外加电源输入接口
|
9
|
COM-
|
内部24V电源地
|
10
|
PULSE+
|
指令脉冲输入+
|
11
|
PULSE-
|
指令脉冲输入-
|
12
|
SIGN+
|
指令符号输入+
|
13
|
SIGN-
|
指令符号输入-
|
14
|
GND
|
公共地
|
15
|
+24V
|
内部24V电源输出正
|
16
|
DO1-
|
数字量信号输出-
|
17
|
DO1+
|
数字量信号1输出+
|
18
|
DI7-
|
数字量信号7输入
|
19
|
DI5-
|
数字量信号5输入
|
20
|
DI9-
|
数字量信号9输入
|
21
|
DI8-
|
数字量信号8输入
|
22
|
DI2-
|
数字量信号2输入
|
23
|
PULLHI
|
指令脉冲的外加电源输入接口
|
24
|
PZO-
|
PG分频输出Z信号-
|
25
|
PZO+
|
PG分频输出Z信号+
|
26
|
PBO-
|
PG分频输出B信号-
|
27
|
PBO+
|
PG分频输出B信号+
|
28
|
PAO-
|
PG分频输出A信号-
|
29
|
PAO+
|
PG分频输出A信号+
|
30
|
AI2
|
模拟量2输入
|
31
|
COM+
|
外部24V电源输入公共端
|
32
|
DI1-
|
数字量信号1输入
|
33
|
DI6-
|
数字量信号6输入
|
34
|
DI3-
|
数字量信号3输入
|
35
|
|
|
36
|
DI4-
|
数字量信号4输入
|
37
|
OCZ
|
编码器零点输出
|
38
|
+5V
|
内部5V电源输出正
|
39
|
HSIGH-
|
高速脉冲指令符号输入-
|
40
|
HSIGH+
|
高速脉冲指令符号输入+
|
41
|
HPULSE-
|
高速脉冲指令输入-
|
42
|
HPULES+
|
高速脉冲指令输入+
|
43
|
AI1
|
模拟量1输入
|
44
|
GND
|
公共地
|
(注)请将输入输出信号用电缆的屏蔽线连接至连接器壳体。用伺服单元侧连接器连接到FG(框架地线)。
|
